Ge Cabinette

Ritningsbygge med ritning från the plan page. Originalritningen är skannad  från Model Airplane News Juni 1942. Spännvidden blir 125cm. Motor- kanske en trottlad diesel. Jag började att bygga kroppsidorna på ritningen. Längre ner på bilderna ser ni att jag fick ta bort rutramarna då de skall luta inåt. Detta plan har tagit lite tid att slutföra men nu har jag kommit till slutmonteringen. Del 2

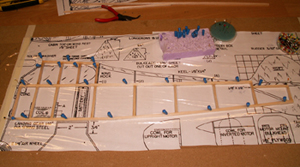

Kroppsidan tar form över ritningen.

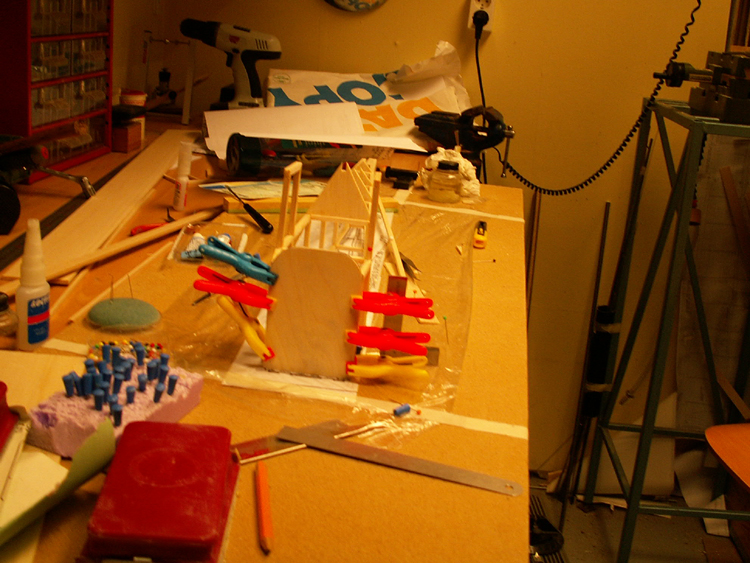

Motorspantet limmas.

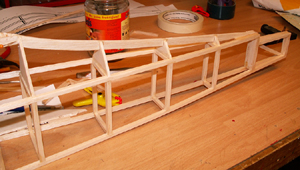

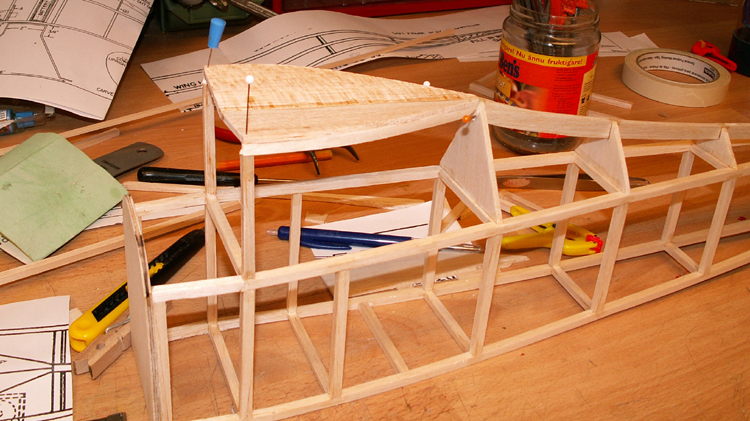

Ryggen.

Rut ramarna borta.

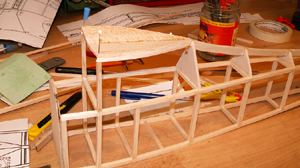

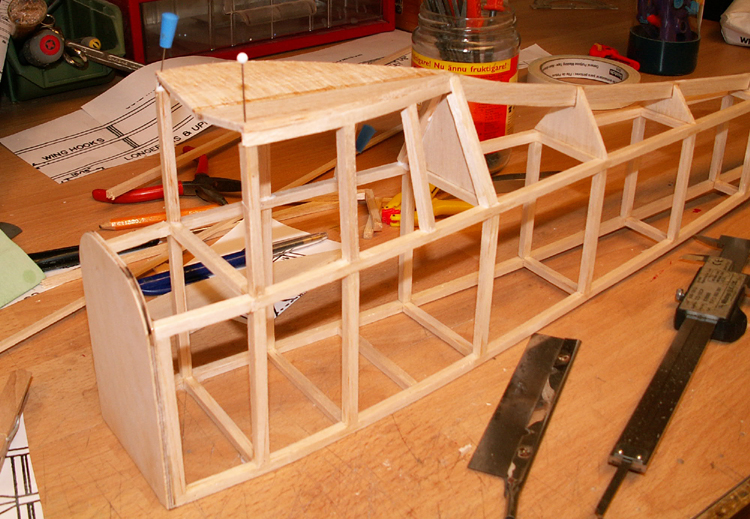

Här är de nya lutande ramarna

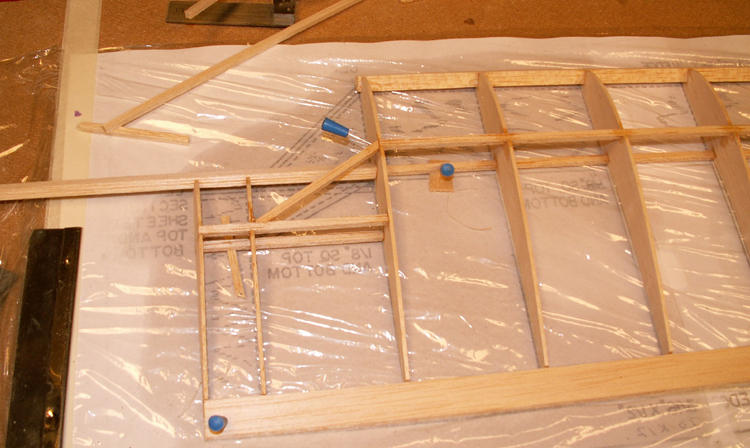

Nu skall vi bygga vingen. Det är den som är det speciella med detta flygplan. Vingen är smalare vid kroppen och det som sticker ut går framåt istället för som brukligt bakåt. Jag ändrade från bambu till balsa på vingspetsarna. Det är godkänt om man vill tävla med modellen.

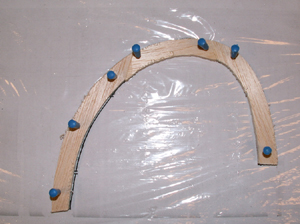

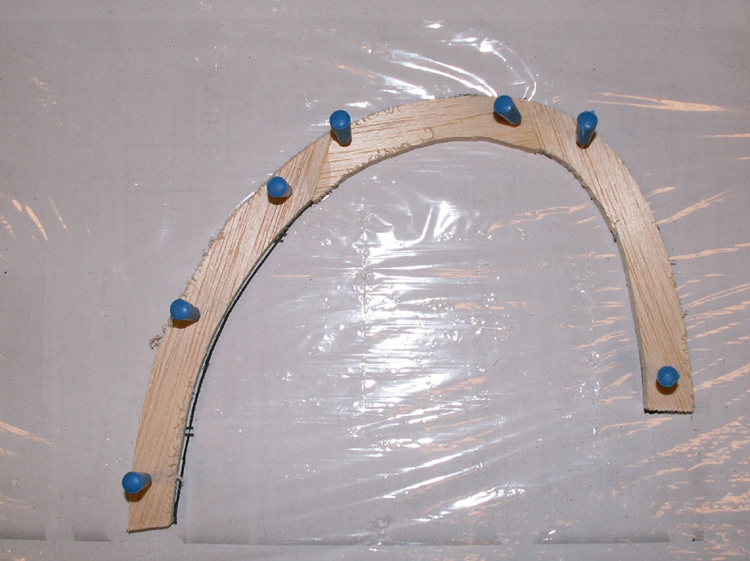

Vingspets i balsa.

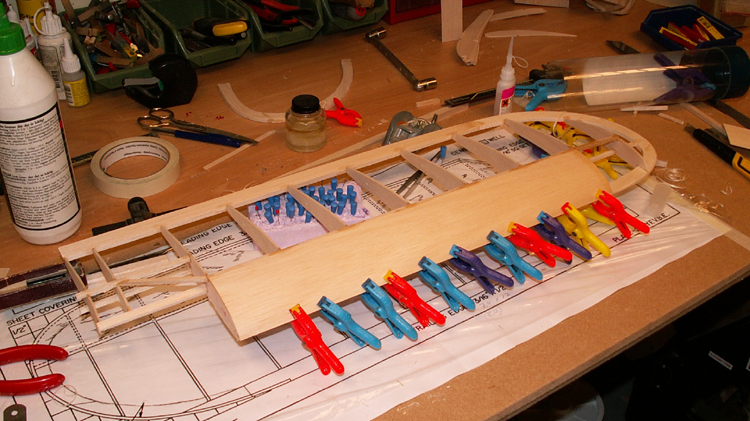

Plankning av framkant.

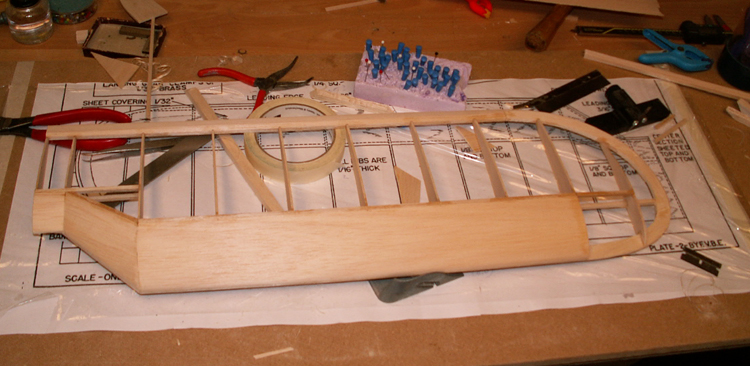

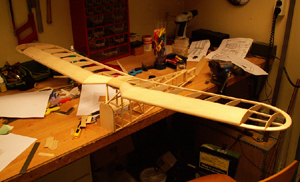

En vinghalva klar.

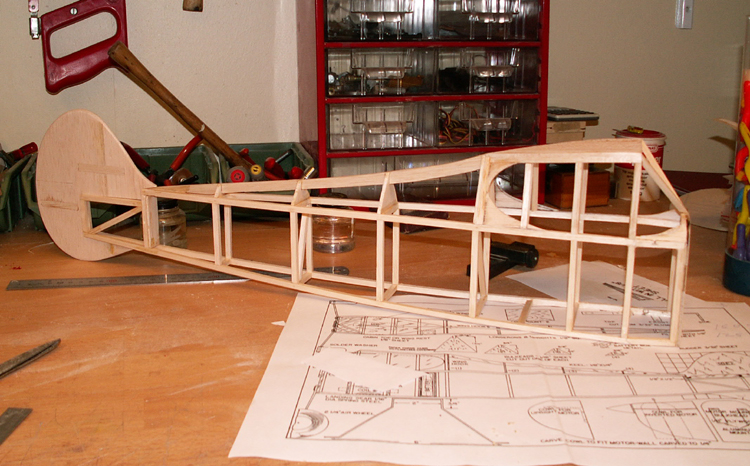

Nu är vingen, stabbe och fena klara.

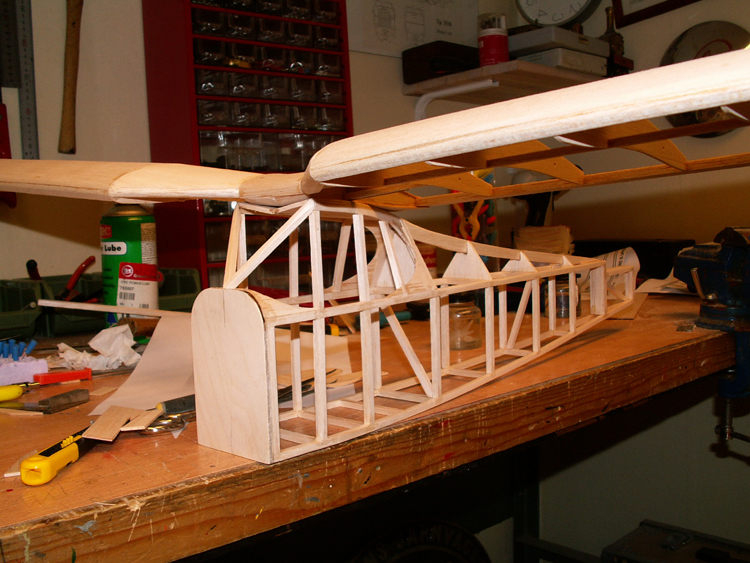

Här syns den speciella vingen.

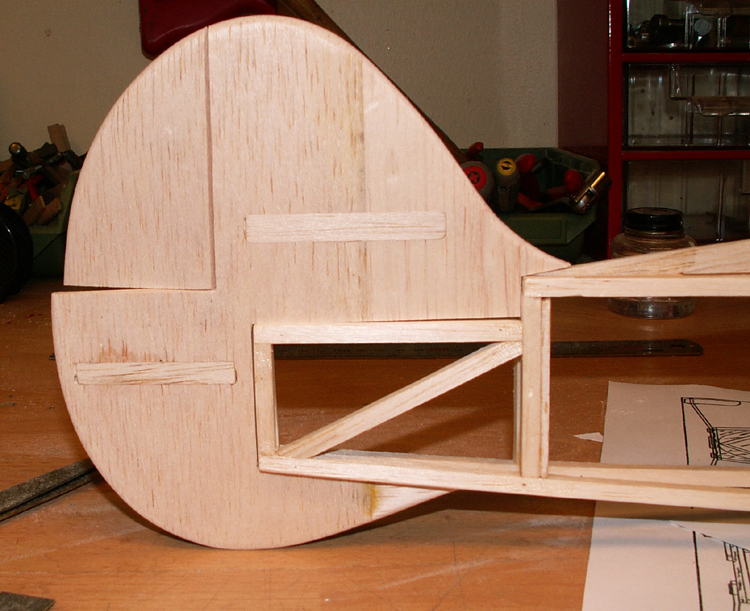

Mycket snyggt med fena och sporrskena som går ihop.

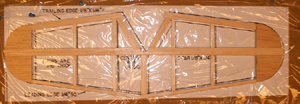

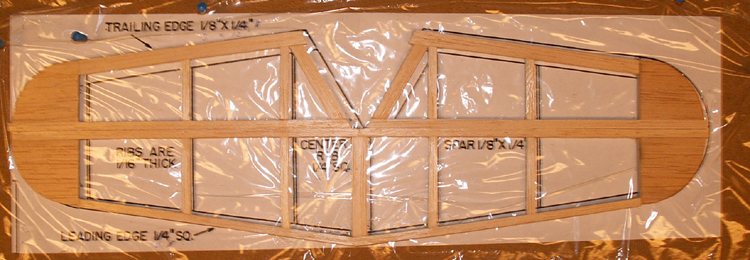

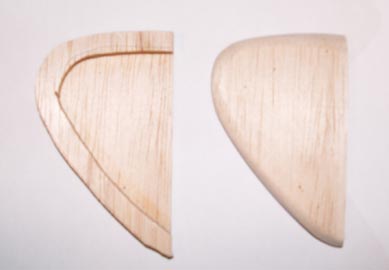

Stabben och höjdroder halvorna.




Nu fortsätter byggandet av planet. Motorn och tanken har kommit på plats. Det blir en OS 10á i näsan. Trexler hjul hör till.

Landställ och Trexlerhjul.

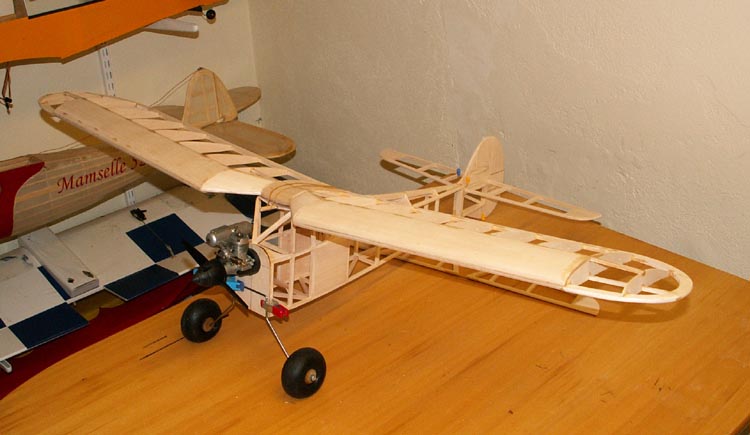

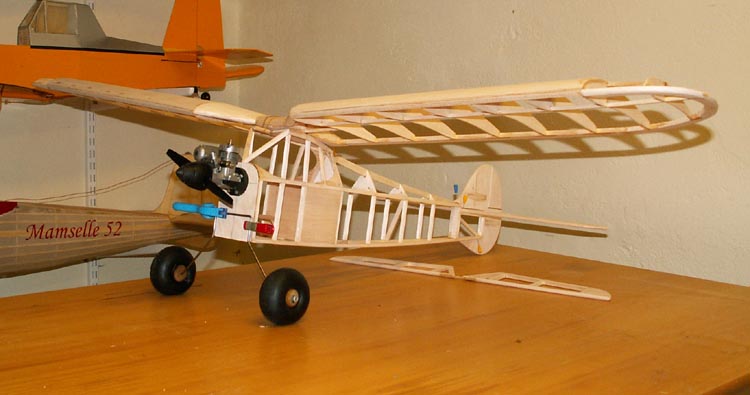

Nu har motorn kommit på plats

Kroppsidorna förlängs så att motorn byggs in lite.
Förlängningen byggs upp av 2,5mm balsa och en
6mm ring längst ut se nästa bild.

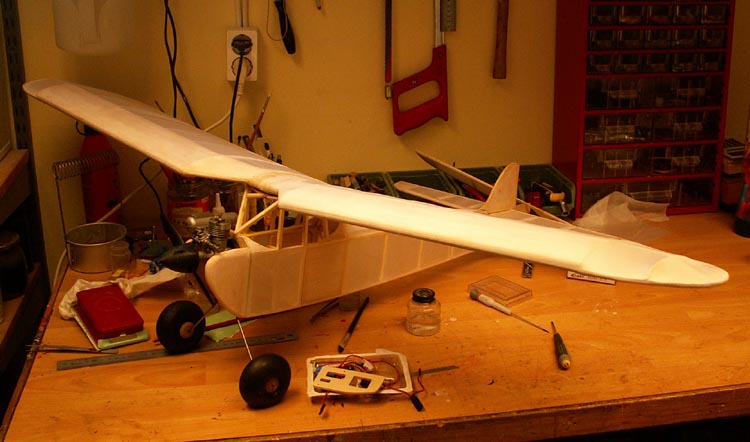

Modellen färdigklädd och dopad 7ggr.
Nu återstår bara målning och servomontering.

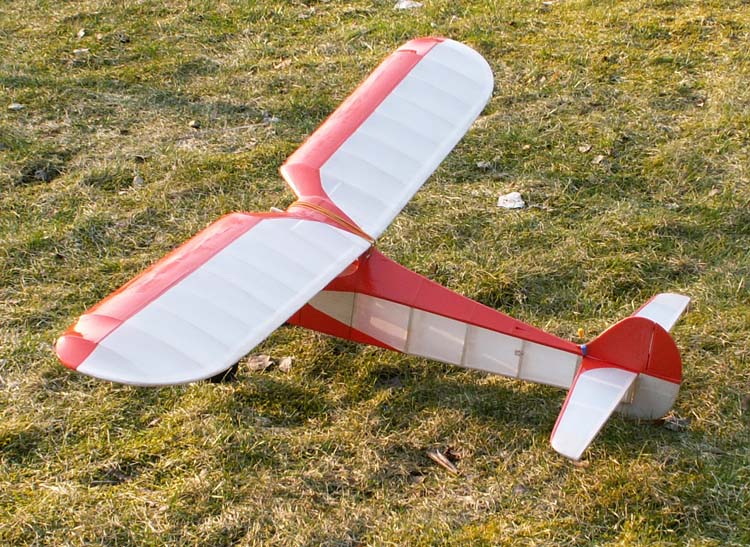

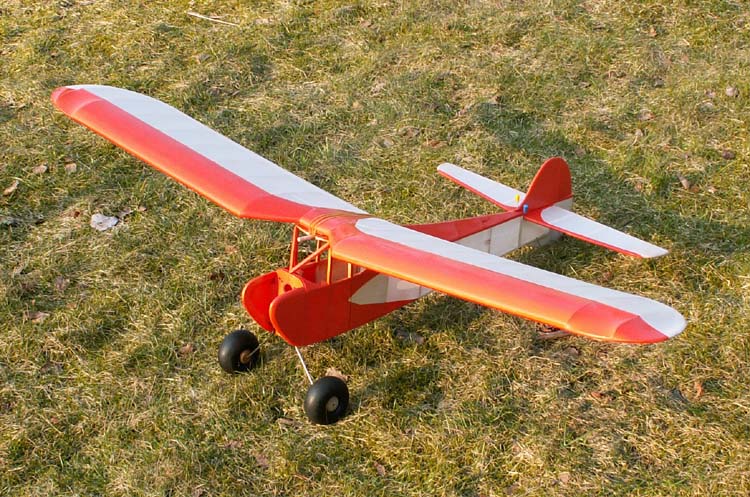

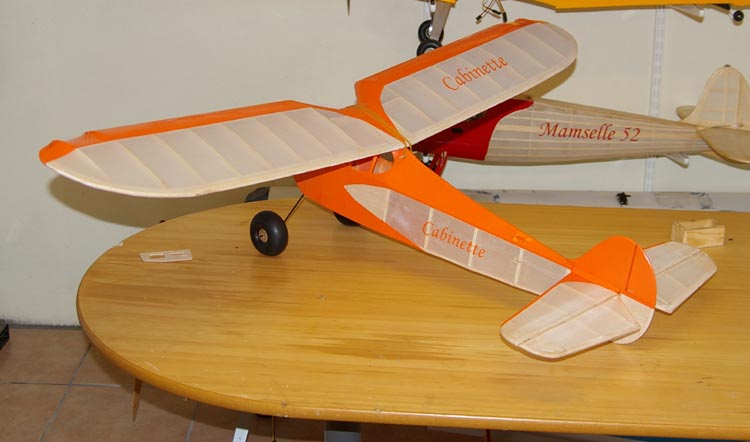

Målad och nästan en ARF.

Bakifrån.

Jag har målat dit lite text.

Fortsättning Del 2
